kielle Genesis - Set Vorwandelement, WC Oudee mit Softclose-Sitz und Betätigungsplatte Gemini I, chrom

kielle Genesis - Set Vorwandelement, WC Oudee mit Softclose-Sitz und Betätigungsplatte Gemini I, chrom

Produkt-Code:
30505SZ20
Gewährleistung:
2 Jahre
Serie:
328,97 € inkl. MwSt.

Produktinformationen

Set Vorwandelement zum Mauern, WC mit Softclose-Sitz und Betätigungsplatte Gemini I

Das Set enthält

  • Vorwandelement für Wand-WC, zum Mauern
  • Schallschutz-Set
  • Keramisches Wand-WC kielle mit Softclose-Sitz
  • Betätigungsplatte kielle Gemini I für 2-Mengen-Spülung, chrom glänzend

Vorwandelement für Wand-WC, zum Mauern

  • für Wand-WC
  • Zum Einbau in eine tragende Wand – Nassbauverfahren
  • Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm
  • Geeignet für Renovierungen

Eigenschaften

  • Abflussrohrhalterung
  • 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
  • Kompatibel mit allen Betätigungsplatten kielle
  • Die Konstruktion der Styropor-Dämmung vereinfacht den Einbau, verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und stoppt die Übertragung von Vibrationen in die Baukonstruktion
  • Material der Trägerkonsole: Metall verzinkt
  • Montagehöhe: 1062 mm
  • Möglichkeit einer eingebauten Fern- oder Sensorspülung
  • Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
  • Verzinkte tragende Konstruktion mit vier Gelenkarmen für einfache Montage
  • Wasserversorgung von der Rückseite
  • Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
  • Bautiefe: 125 mm
  • Die technische Lösung erlaubt die Verankerung in einer unebenen, in die Wand geschnittenen Fläche, ohne dass die Hinterwand innerhalb von 50 mm geebnet werden muss
  • Abnehmbares Styroporstück ermöglicht einen einfachen Zugang während der Montage

Technische Parameter

  • Empfohlener Wasserdruckbereich 0,3 - 0,5 MPa
  • Funktionswasserdruckbereich 0,05 - 1,6 MPa
  • Hygienische Reserve: 3 l
  • Kleine Spülung: 2,5 – 3,5 l
  • Große Spülung: 6 – 9 l
  • Fassungsvermögen des Spülkastens: 9 l
  • Wasseranschluss von hinten oder oben über Befestigungsbohrungen G1/2 "
  • Standardeinstellung für kleine Spülung: 3 l
  • Standardeinstellung für große Spülung: 6 l
  • Belastungstest: 400 kg

Lieferumfang

  • Befestigungsmaterial für WC: Gewindestange M12 – 2 Stk., Unterlegscheiben – 4 Stk., Abdeckung – 2 Stk., Muttern – 2 Stk., Gewindeschutz – 2 Stk.
  • Befestigungsset: Schraube Ø8×60 – 4 Stk., Dübel Ø12 – 4 Stk.
  • Ablaufbogen HT 90/110 Polyethylen, PE-HD
  • Spülkasten mit Füll- und Entleerungsarmatur
  • Verzinkter Rahmen inkl. Tragkonstruktion
  • 1/2"-Gewinde für Wasseranschluss mit integriertem Eckventil 1/2"–3/8"
  • Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
  • Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz

Schallschutz-Set

  • für Wand-WC und Wand-Bidet
  • für die Montage von Keramik mit einem Befestigungsabstand von 18 cm oder 23 cm
  • Unterbricht die Übertragung des Schalls bei WC und Bidet
  • Material: Polyethylen-Schaum
  • enthält: 1x Schalldämmeinsatz, 2x Unterlage

Wand-WC und WC-Sitz Set

  • Rimless spülrandlose Ausführung
  • Farbe: weiß
  • Abmessungen: 360 x 530 mm
  • verdeckte Befestigung
  • Tiefspüler
  • Spülwassermenge 4/6 l

WC-Sitz

  • mit Absenkautomatik SoftClose
  • Farbe: weiß
  • leicht abnehmbar für einfache Wartung

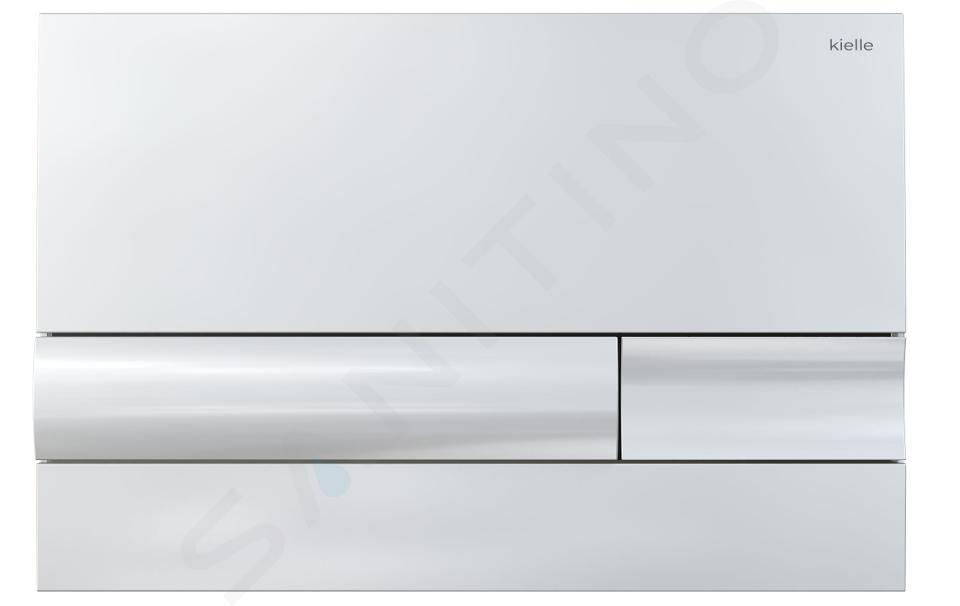

Betätigungsplatte

  • Für Vorwandelemente und Unterputz-Spülkästen
  • Kompatibel mit allen Vorwandelementen von kielle
  • Mechanische 2-Mengenspülung
  • Oberflächenveredelung: chrom glänzend
  • Material: Kunststoff
  • Betätigungskraft < 20 N

Lieferumfang

  • Druckknopf
  • Befestigungsrahmen für die Betätigungsplatte
  • Gewindegriff des Rahmens für die Betätigungsplatte – 2 Stk.
  • Spülmechanismusschraube – 2 Stk.
  • Vorlage zum Einstellen der Betätigungsplattenschrauben

Technische Informationen

EAN:
4065305012079
Montageart:
Nassbau
Spülung:
ohne Spülrand
WC-Sitz:
mit Absenkautomatik (SoftClose)
Farbe der Betätigungsplatte:
Chrom
WC Farbe:
Weiß
